ECOIL 2000

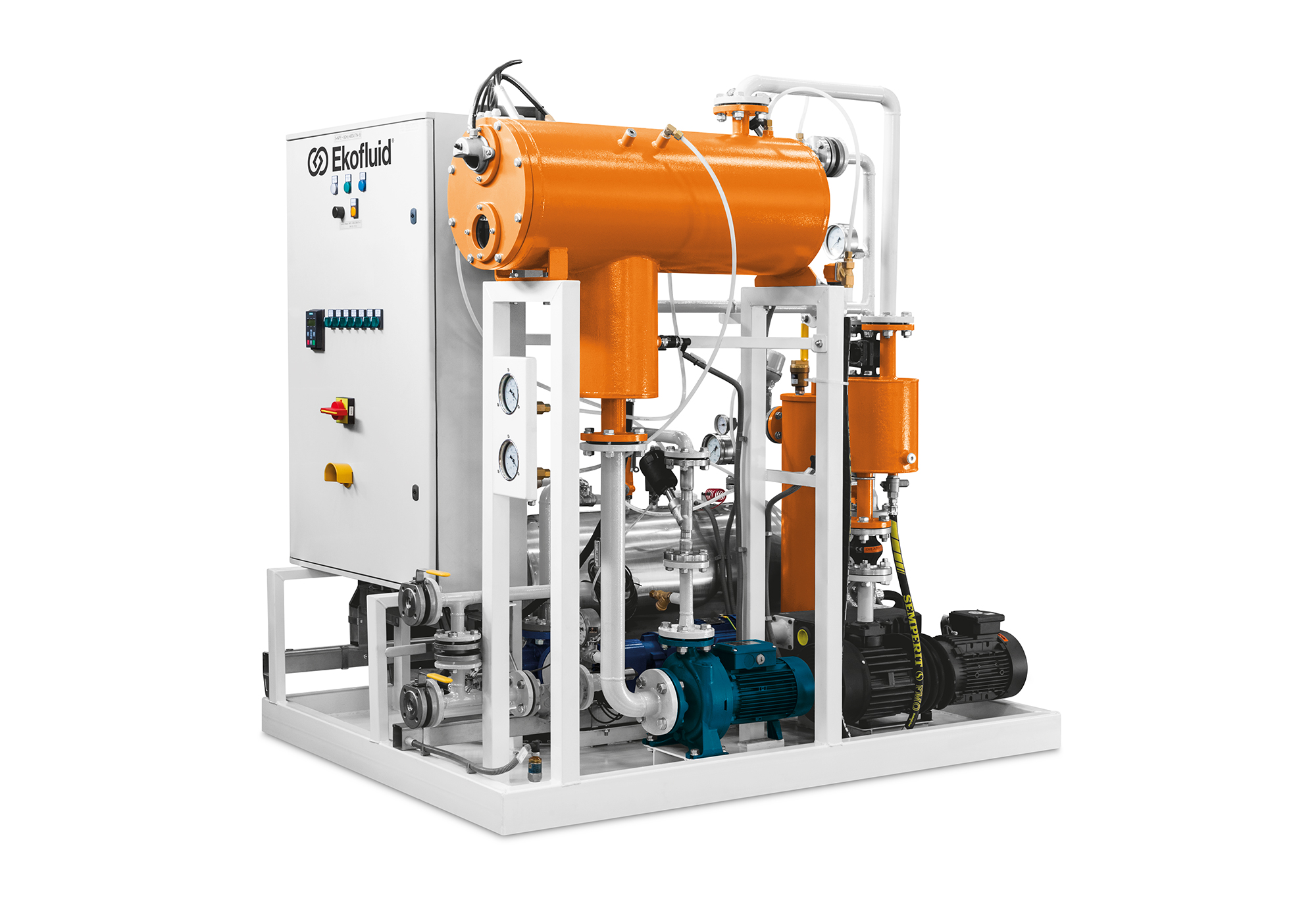

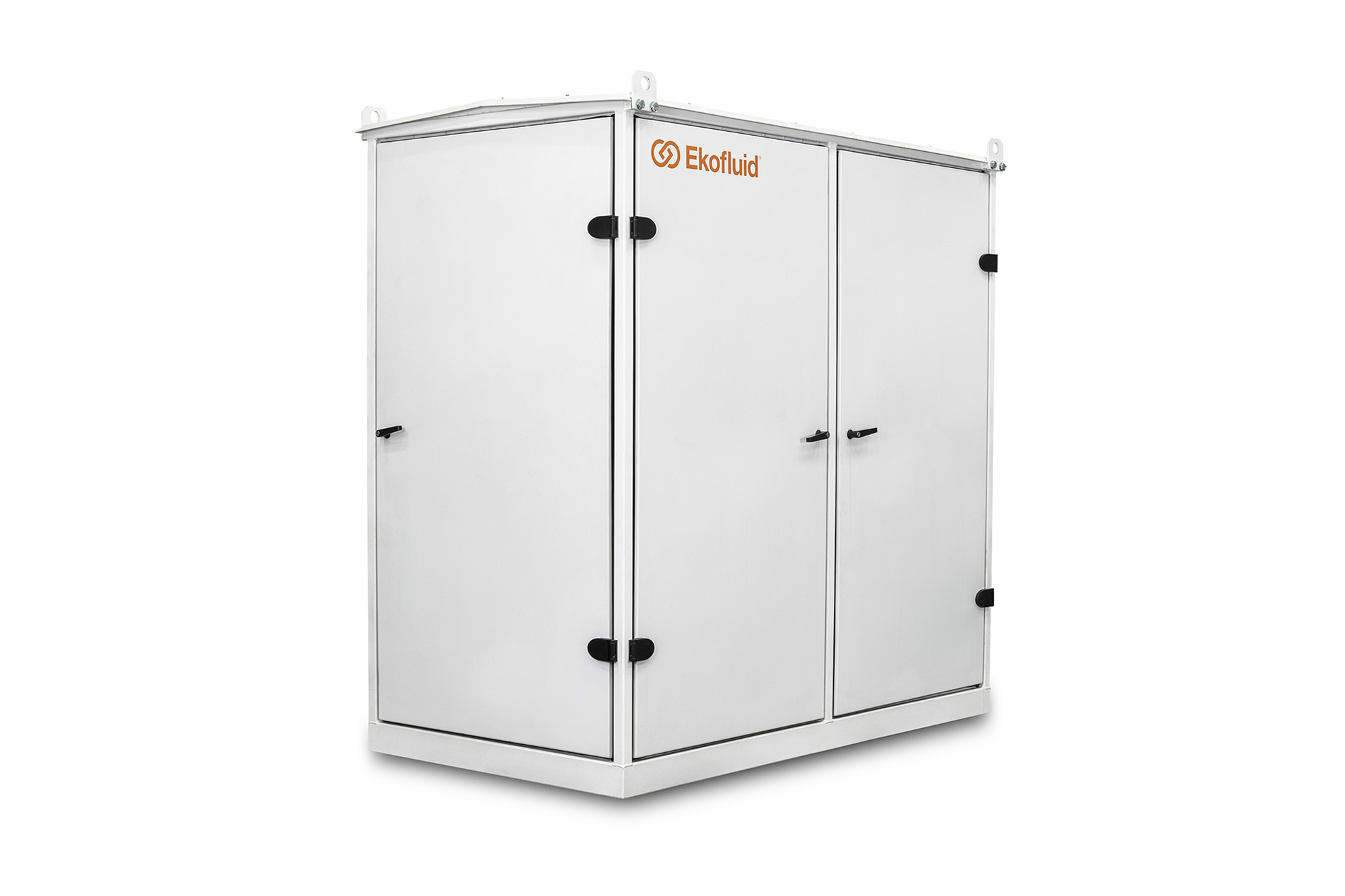

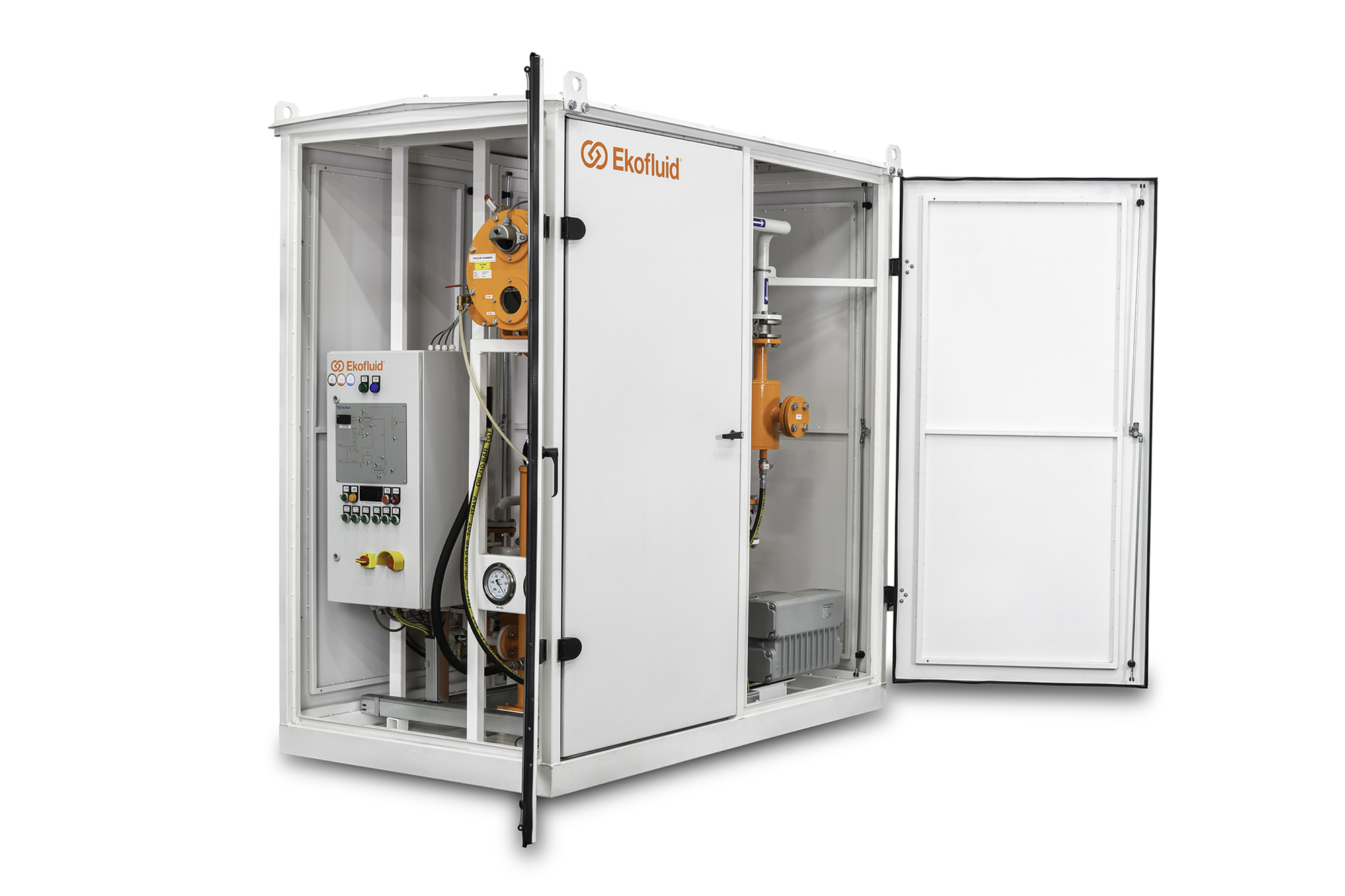

ECOIL 2000 urządzenie do uzdatniania oleju transformatorowego

Sprawą oczywista jest konieczność odwadniania i odgazowywania oleju, który pełni w urządzeniach energetycznych funkcję izolacyjną, jak również medium chłodzącego ( transportującego ciepło z części aktywnej do układu chłodzenia). Rozpuszczone w oleju woda i gazy oraz obecność cząstek stałych mogą w znacznym stopni wpłynąć na pogorszenie właściwości oleju i w efekcie doprowadzić do obniżenia bezpieczeństwa eksploatacyjnego transformatora. Do ich usunięcia stosuje się specjalistyczne urządzenia do uzdatniania oleju.

Opis urządzenia do obróbki oleju

Olej w układzie uzdatniania podgrzewany jest przez system grzałek elektrycznych o wydajności powierzchniowej nie przekraczającej 1,1 W/cm2, z podgrzewaniem pośrednim, co eliminuje możliwość lokalnego przegrzewania. Na wyjściu z urządzenia olej poddaje się filtracji końcowej, w filtrze o nominalnej dokładności 0,5 μm, dzięki czemu z oleju usuwane są cząstki stałe. Urządzenie sterowane jest automatycznie za pomocą przycisków w szafie elektrycznej. Jednostkę ECOIL wyposażono w liczne zabezpieczenia i urządzenia ochronne, gwarantujące bezpieczeństwo zarówno samego urządzenia, jak i obsługującego je personelu.

Wszystkie nasze urządzenia do uzdatniania, w celu zapewnienia odpowiedniego przepływu oleju wykorzystują moc ssania wejściowego układu próżniowego. Zastosowana w układzie wyjściowym pompa jest wysoce wydajna pompą odśrodkową. W sekcji próżniowej natomiast stosuje się rotacyjną pompę łopatkową. W komorze próżniowej znajdują się filtry koalescencyjne (w różnej ilości w zależności od modelu urządzenia), pozwalające osiągnąć maksymalną efektywność procesu. W każdym urządzeniu do uzdatniania oleju zastosowano też automatyczną, płynną regulację prędkości przepływu oleju.

• Grzałki elektryczne o wydajności powierzchniowej poniżej 1,1 W / cm2, z ogrzewaniem pośrednim, zapobiegającym przegrzaniom miejscowym.
• Automatyczna obsługa za pomocą przycisków umieszczonych na szafie elektrycznej.
• Jednostopniowy system próżniowy zapewniający odpowiednią próżnię w komorze próżniowej.
• Filtr o dokładności nominalnej do 0,5 μm zapobiega przedostawaniu się cząstek do transformatora.
• Wszystkie jednostki są budowane w jednej stałej konfiguracji, a ich dostępność jest natychmiastowa.
• Lekka rama umożliwiająca łatwą obsługę.
• Całe okablowanie elektryczne w urządzeniach ECOIL jest zgodne z najwyższymi standardami europejskimi i składa się wyłącznie z wysokiej jakości komponentów zapewniających niezawodność urządzenia.
• Zawór regulacyjny zmieniający przepływ oleju znajdujący się na wejściu urządzenia.
• Możliwość wykorzystania tylko jednej z funkcji urządzenia - ogrzewania lub filtrowania.
• Wysoce skuteczny czujnik piany zapobiegający nadmiernemu pienieniu w komorze próżniowej.
• Pełny zestaw dokumentacji w formie elektronicznej dostępny do pobrania.
